平行梁式稱重傳感器如何安裝
發(fā)布時間：2018-11-07點擊率：4134
平行梁式稱重傳感器是最常見也是應用最廣泛的稱重傳感器之一，是電子秤必不可小的部件。

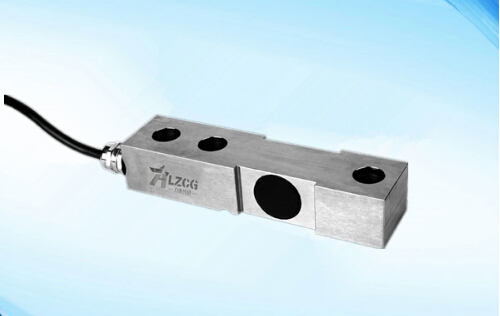

平行梁式稱重傳感器一般為小量程傳感器，小到幾克、幾十克，大到幾百公斤，一般為鋁制傳感器，也有部份鋼制傳感器。平行梁式稱重傳感器精度高、重復性好，被廣泛應用于各種稱重設備。平行梁式稱重傳感器為長條形四方塊狀，膠密封結構，如下圖：
上圖中，中間部份為膠密封部份，應變片便貼于此，在外力的作用下使彈性體產生形變，使貼于此處的應變片也同時變形而產生阻值變化，再通過相關電路輸出相應的毫伏電壓信號。

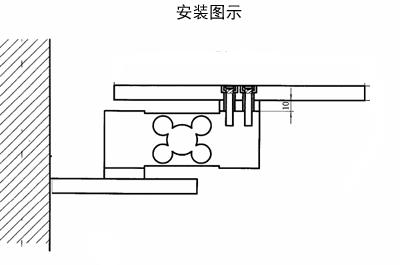

安裝使用過程中，外力應作用于膠密封左端帶螺紋孔平面處，膠密封部份不能施加壓力。左端螺紋孔平面處用來固定秤面，適當墊高，以避免秤臺接觸到膠密封處。膠密封右端螺絲孔底部用來固定傳感器本身。此處也須墊高，使傳感器左端懸空以預留形變空間，見下圖所示：
